رله‌ها چگونه بی‌سروصدا کنترل دنیا را به‌دست گرفتند؟
تا به حال به صدای «تق» محافظ برق در زمان نوسان جریان دقت کرده‌اید؟ یا از خود پرسیده‌اید که چراغ راهنمایی چگونه زمان بندی خود را تغییر می‌دهد؟ پشت
این اتفاقات روزمره و بسیاری از فرآیندهای دیگر، قطعه‌ای کوچک اما فوق العاده مهم به نام رله قرار دارد. این قطعات، کلیدهای فرمان برداری هستند که بدون دخالت مستقیم ما، دستورها را اجرا می‌کنند و به نوعی کنترل بخش بزرگی از تجهیزات اطراف ما را در دست گرفته‌اند. این مقاله شما را با این قطعه آشنا می‌کند، از نحوه عملکرد آن می‌گوید و توضیح می‌دهد که چطور در سکوت، به بخشی جدایی ناپذیر از زندگی ما تبدیل شده است. اگر برای پروژه‌های خود به این قطعه نیاز دارید، با ما همراه باشید.
رله چیست و چگونه مانند یک کلید هوشمند عمل می‌کند؟
تصور کنید یک کلید برق دارید، اما برای روشن یا خاموش کردن آن نیازی به فشار دادن با دست نیست. کافی است یک سیگنال الکتریکی کوچک به آن بفرستید تا خودش تغییر وضعیت دهد. این تعریف ساده‌ای از یک رله است. رله در واقع یک کلید الکترومکانیکی است که با استفاده از یک جریان الکتریکی ضعیف، یک مدار با جریان یا ولتاژ بسیار بالاتر را کنترل (قطع یا وصل) می‌کند. این ویژگی، رله را به یک جداکننده عالی بین مدارهای فرمان حساس (مانند خروجی یک میکروکنترلر) و مدارهای قدرت (مانند یک موتور یا هیتر) تبدیل کرده است.
ساختار پایه‌ای یک رله ساده شامل یک بوبین (سیم‌پیچ)، یک هسته آهنی و چند کنتاکت فلزی است. وقتی جریان الکتریکی به بوبین وارد میشود، یک میدان مغناطیسی ایجاد شده و این میدان، اهرم متحرک را به سمت خود می‌کشد. این حرکت باعث میشود کنتاکت‌های داخلی رله به هم متصل یا از هم جدا شوند و به این ترتیب، مدار دوم را قطع یا وصل کنند. عمل قطع و وصل به همین سادگی اتفاق می‌افتد.

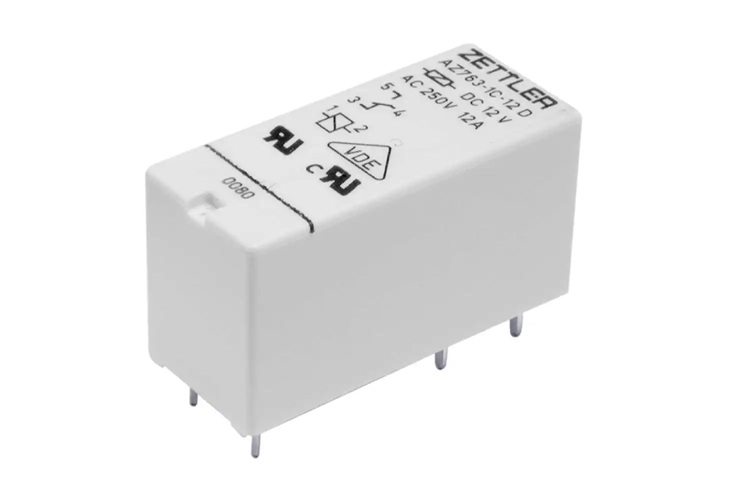

کاربرد رله در تجهیزات الکترونیکی اطراف ما
شاید تصور کنید رله‌ها فقط در مدارهای صنعتی بزرگ کاربرد دارند، اما حقیقت این است که این قطعات در بسیاری از وسایلی که هر روز از آن‌ها استفاده می‌کنیم، پنهان شده اند. نقش اصلی آن‌ها کنترل کردن دستگاه ها یا محافظت از سیستم‌ها در برابر آسیب است. در واقع، هر جا که نیاز به کنترل یک دستگاه پرقدرت از راه دور یا به وسیله یک سیگنال الکترونیکی ضعیف باشد، رله‌ها حضور دارند.
برخی از این کاربردهای روزمره عبارتند از:
- لوازم خانگی: در یخچال برای کنترل کمپرسور، در ماشین لباسشویی برای تغییر وضعیت موتور و در پکیج‌های شوفاژ برای فعال کردن پمپ آب از رله استفاده میشود.
- صنعت خودرو: سیستم استارت خودرو، چراغ های راهنما، و برق داخلی همگی به وسیله رله‌ها کنترل می‌شوند.
- سیستم‌های حفاظتی: انواع دزدگیرها و دوربین‌های مداربسته برای فعال کردن آژیر یا سایر تجهیزات از رله فرمان می‌گیرند.
- تجهیزات شهری: چراغ‌های راهنمایی و رانندگی که به صورت چشمک‌زن کار می‌کنند، بهترین مثال از عملکرد زمان‌بندی شده رله‌ها هستند.
- تابلوهای تبلیغاتی: افکت‌های نوری و چشمک‌زن در بسیاری از تابلوهای تبلیغاتی توسط رله‌ها ایجاد میشود.
همچنین علاوه بر خود رله، ماژول های رله هم کاربرد زیادی دارند. برای مثال ماژول رله 12 ولت چهار کاناله امکان کنترل هم‌زمان چهار دستگاه الکتریکی را با استفاده از سیگنال 12 ولت DC فراهم می‌کند.
معرفی رله الکترومکانیکی محبوب ترین قطعه در مدارها
در میان انواع مختلف رله، رله الکترومکانیکی یکی از پرکاربردترین و شناخته‌شده‌ترین‌هاست. اساس کار این رله بر خاصیت الکترومغناطیس استوار است. همانطور که اشاره شد، یک سیم پیچی به دور هسته‌ای از آهن قرار گرفته که شامل دو بخش ثابت (یوغ) و متحرک (آرمیچر) است. زمانی که ولتاژ به سیم‌پیچ اعمال میشود، میدان مغناطیسی ایجاد شده، آرمیچر را جذب می‌کند و باعث حرکت تیغه‌های الکتریکی (کنتاکت‌ها) میشود.
این کنتاکت‌ها معمولا در سه حالت تعریف می‌شوند: مشترک (Common)، به صورت عادی باز (Normally Open یا NO) و به صورت عادی بسته (Normally Close یا NC). وضعیت این کنتاکت‌ها تعیین می‌کند که مدار دوم در حالت عادی وصل باشد یا قطع. این ساختار ساده اما بسیار کارا، رله الکترومکانیکی را به گزینه‌ای اقتصادی و قابل اطمینان برای ایزوله کردن مدارها و کنترل بارهای سنگین تبدیل کرده است.
| نوع کنتاکت | وضعیت در حالت عادی (بدون جریان) | وضعیت در حالت فعال (با جریان) |
|---|---|---|
| NO (Normally Open) | مدار باز است (جریان عبور نمی‌کند) | مدار بسته میشود (جریان عبور می‌کند) |
| NC (Normally Close) | مدار بسته است (جریان عبور می‌کند) | مدار باز میشود (جریان عبور نمی‌کند) |
راهنمای خرید اینترنتی رله با توجه به نیاز پروژه شما
امروزه با وجود فروشگاه‌های آنلاین معتبر، دیگر نیازی به جستجوی طولانی در بازار برای پیدا کردن قطعه مورد نظر نیست. خرید اینترنتی رله به شما این امکان را می‌دهد که در زمان کوتاه، طیف وسیعی از محصولات را بررسی کرده و بهترین گزینه را برای پروژه خود انتخاب کنید. اما قبل از خرید، باید به چند مسئله مهم توجه کنید تا انتخاب درستی داشته باشید.
اولین و مهم‌ترین مورد، ولتاژ و جریان نامی کنتاکت‌های رله است. باید اطمینان حاصل کنید که رله انتخابی توانایی تحمل ولتاژ و جریانی که قرار است از آن عبور کند را دارد. مورد دوم، ولتاژ بوبین رله است. این ولتاژ باید با سیگنال فرمانی که در مدار خود دارید (مثلا ۵ ولت، ۱۲ ولت یا ۲۴ ولت) مطابقت داشته باشد. تعداد و نوع کنتاکت‌ها (SPDT, DPDT و…) نیز بر اساس نیاز مدار شما تعیین میشود. بررسی این موارد به شما کمک می‌کند تا خریدی موفق و بدون دردسر داشته باشید.
عوامل موثر بر قیمت رله الکترومکانیکی در بازار
یکی از سوالات رایج هنگام انتخاب رله، مربوط به قیمت رله الکترومکانیکی است. قیمت این قطعات می‌تواند بسیار متغیر باشد و این تفاوت قیمت، بی‌دلیل نیست. عوامل گوناگونی بر قیمت نهایی یک رله تاثیر می‌گذارند که شناخت آن‌ها به شما در انتخاب یک گزینه مقرون‌به‌صرفه کمک می‌کند. برند سازنده و کیفیت ساخت، اولین عامل تعیین‌کننده است. رله‌های ساخته شده توسط برندهای معتبر معمولا عمر طولانی‌تری دارند و قابل اطمینان‌تر هستند.
علاوه بر این، مشخصات فنی رله نیز مستقیما بر قیمت آن موثر است. رله‌هایی با قابلیت تحمل جریان و ولتاژ بالاتر، قیمت بیشتری دارند. همچنین، نوع رله یک عامل مهم دیگر است. برای مثال، رله‌های حالت جامد (SSR) که قطعات متحرک ندارند و عمر بسیار بالاتری دارند، گران‌تر از رله‌های الکترومکانیکی ساده هستند. رله‌های تخصصی‌تر مانند رله‌های کنترل فاز یا کنترل بار نیز به دلیل ساختار داخلی خود، قیمت متفاوتی دارند.
| نوع رله | کاربرد اصلی |
|---|---|
| رله الکترومکانیکی | کاربردهای عمومی، کنترل مدار قدرت |
| رله حرارتی | حفاظت از موتور در برابر اضافه بار |
| رله کنترل فاز | حفاظت در برابر نوسانات ولتاژ و توالی فاز |
| رله کنترل بار | حفاظت موتور در برابر افزایش جریان |
| رله زمانی (تایمر) | کنترل مدار بر اساس زمان‌بندی مشخص |
سوالات متداول
- تفاوت اصلی رله با یک کلید معمولی چیست؟
یک کلید معمولی برای تغییر وضعیت به نیروی فیزیکی انسان نیاز دارد، اما یک رله با یک سیگنال الکتریکی کنترل میشود.
- منظور از رله SPDT چیست؟
SPDT مخفف (Single Pole, Double Throw) است. این رله‌ها دارای یک پایه مشترک، یک پایه عادی باز (NO) و یک پایه عادی بسته (NC) هستند و می‌توانند بین دو مدار سوئیچ کنند.
- آیا می‌توانم از هر رله‌ای برای پروژه‌ام استفاده کنم؟
خیر. شما باید رله‌ای را انتخاب کنید که ولتاژ بوبین آن با مدار فرمان شما و ظرفیت جریان و ولتاژ کنتاکت‌های آن با مدار قدرت شما سازگار باشد.
